Zvezda

ISS Zvezda

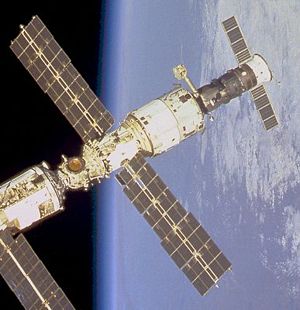

Le module de service Zvezda relié à l'ISS par l'intermédiaire du module Zarya (à gauche) et un vaisseau Progress amarré (à droite).
Caractéristiques
Organisation	Mondial
Domaine	Module de station spatiale orbitale
Masse	19 051 kg
Lancement	12 juillet 2000 Amarrage à l'ISS le 26 juillet
Lanceur	Proton
Fin de mission
Durée
Durée de vie
Désorbitage
Autres noms	DOS-8
Programme
Index NSSDC	2000-037A
Site
Orbite (au 20 juillet 2007)
Orbite	LEO
Périapside	319, 6 km
Périgée	{{{périgée}}}
Apoapside	346, 9 km
Apogée	{{{apogée}}}
Altitude	333, 3 km
Localisation
Période	91, 2 min.
Inclinaison	51, 63°
Excentricité
Demi-grand axe
Orbites	40 010
Type	{{{télescope_type}}}
Diamètre	{{{télescope_diamètre}}}
Superficie	{{{télescope_superficie}}}
Focale	{{{télescope_focale}}}
Champ	{{{télescope_champ}}}
Longueur d'onde	{{{télescope_longueur_d'onde}}}
{{{instrument1_nom}}}	{{{instrument1_type}}}
{{{instrument2_nom}}}	{{{instrument2_type}}}
{{{instrument3_nom}}}	{{{instrument3_type}}}
{{{instrument4_nom}}}	{{{instrument4_type}}}
{{{instrument5_nom}}}	{{{instrument5_type}}}
{{{instrument6_nom}}}	{{{instrument6_type}}}
{{{instrument7_nom}}}	{{{instrument7_type}}}
{{{instrument8_nom}}}	{{{instrument8_type}}}
{{{instrument9_nom}}}	{{{instrument9_type}}}
{{{instrument10_nom}}}	{{{instrument10_type}}}
{{{instrument11_nom}}}	{{{instrument11_type}}}
{{{instrument12_nom}}}	{{{instrument12_type}}}

Zvezda (en russe : Звезда, signifiant étoile), DOS-8, ou encore module de service Zvezda, est un composant de la Station spatiale mondiale (ISS). Il est chronologiquement le troisième module de la station, comprend une partie des équipements de vie de la station et permet d'héberger deux membres d'équipage. C'est le centre structurel et fonctionnel de la partie russe de la station.

Le module a été construit par RKK Energia et est aujourd'hui avec Pirs l'unique entièrement construit et financé par la Russie (Zarya fut construit par la Russie mais fut cofinancé et est géré par les États-Unis). Zvezda fut lancé par une fusée Proton le 12 juillet 2000 depuis le Cosmodrome de Baïkonour et s'amarra au module Zarya le 26 juillet. Le lanceur était un des premiers à arborer une publicité : il était décoré du logo de la chaîne de restauration rapide Pizza Hut^[1], ce pour quoi la compagnie paya 1 million de dollars.

Origines

La structure de base de Zvezda, dénommée «DOS-8», fut originellement construite dans les années 1980 pour être le cœur de la station spatiale Mir-2 . Il possède donc un agencement identique au module central de Mir (DOS-7) et était pendant longtemps dénommé Mir-2 dans son usine de fabrication. Sa conception est par conséquent issue d'un long héritage remontant à Saliout 1. La structure fut achevée en février 1985 et les principaux composants internes installés en octobre 1986.

RKK Energia proposa logiquement que Zvezda soit le premier élément de la station spatiale, mais des considérations politiques ont amené à lancer en premier lieu le module russo-américain Zarya dérivé du vaisseau TKS ^[2].

Conception

Dimensions du module

longueur	13, 1 m
diamètre	4, 15 m
largeur panneaux déployés	29, 7 m

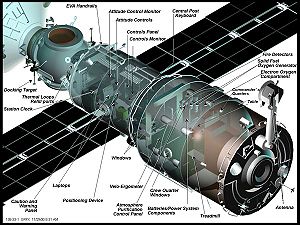

Zvezda se compose d'un «compartiment de travail» cylindrique où l'équipage vit et travaille, une «chambre de transfert» cylindrique équipée d'un port d'amarrage, un «compartiment d'assemblage» dépressurisé entourant la chambre de transfert, et d'un «compartiment de transfert» sphérique à trois ports d'amarrage^[3].

Le compartiment de transfert est relié au module Zarya et possède des ports pour la plateforme d'alimentation d'expériences scientifiques et le module d'amarrage universel. Aujourd'hui, le port inférieur accueille le compartiment d'amarrage Pirs russe, et l'autre est inoccupé. Il pourrait être utilisé comme sas, cependant, en cas d'avarie de l'écoutille, la liaison avec le reste de la station deviendrait impossible, c'est pourquoi cette possibilité n'a toujours jamais été utilisée.

Le compartiment d'assemblage accueille les équipements externes tels que les réacteurs, antennes et réservoirs d'ergol.

La chambre de transfert est équipée d'un dispositif d'amarrage automatique à l'usage des vaisseaux Soyouz, Progress et ATV.

Zvezda héberge surtout les équipements suivants^[4] :

• des quartiers d'habitation pour deux spationautes, dont :
  • un tapis de course conçu par la NASA (Treadmill Vibration Isolation System, qui annule les secousses génèrées par son utilisation^[5]) et un vélo d'intérieur pour les exercices,
  • des toilettes et autres équipements d'hygiène,
  • une cuisinette avec frigo et congélateur,
• le dispositif Elektron qui récupère l'humidité par condensation et les eaux usées pour apporter par électrolyse de l'hydrogène (relâché dans le vide) et l'oxygène pour la respiration des occupants. Cette eau de récupération peut être consommée par les spationautes en cas d'urgence, mais d'ordinaire, ce sont les réserves approvisionnées depuis la Terre qui sont utilisées,
• le dispositif Vozdukh d'absorption du dioxyde de carbone,
• les principaux ordinateurs russes de guidage et de navigation,
• 14 hublots (dont trois de 7, 5 cm de diamètre dans le compartiment de transfert, et un de 40 cm dans le compartiment de travail),
• 16 petits réacteurs et 2 gros pour la propulsion,
• 8 batteries de stockage d'énergie.

Le dispositif Elektron ayant subit plusieurs pannes a obligation une maintenance poussée, requérant que l'équipage ait recours aux cartouches de production d'oxygène à combustible solide (couramment nommée «bougies d'oxygène» et qui furent responsables d'un incendie à bord de Mir).

Zvezda a été jugé excessivement bruyant et les équipages l'occupant ont été amenés à porter des bouchons d'oreille.

Connexion avec l'ISS

Le 26 juillet 2000, Zvezda devint le troisième composant de l'ISS lorsqu'il fut amarré au port arrière de Zarya (qui était lui-même amarré au module américain Unity). Plus tard dans le mois, les ordinateurs de Zarya passèrent le commandement de la station à ceux de Zvezda^[6].

Le 11 septembre 2000, Edward Tsang Lu et Yuri Malenchenko de la mission STS-106 de la navette spatiale américaine achevèrent la connexion entre les modules Zvezda et Zarya au cours d'une sortie extravéhiculaire de 6 heures 14 minutes durant laquelle ils connectèrent neuf câbles (4 d'alimentation électrique, 4 de données et vidéo et une fibre optique dédiée aux fonctions télémétriques) ^[7]. Le lendemain à 12h20 CDT, les membres de STS-106 étaient les premiers occupants à flotter dans le module^[8].

Zvezda a apporté les premiers quartiers d'habitation, équipements de vie, dispositifs de communication, de distribution d'électricité, de traitement de données, de navigation et de propulsion à la station. Ces équipements furent ensuite complétés et étendus par les composants ultérieurs.

Les deux réacteurs principaux peuvent servir à réhausser l'altitude de la station, ce qui fut fait pour la première fois le 25 avril 2007^[9].

Risques au lancement

Du fait des difficultés financières de la Russie, Zvezda fut lancé sans doublure ni assurance. À cause du risque induit, la NASA construisit l'Interim Control Module au cas où le module de service aurait été détruit au lancement ou significativement retardé. Cependant, comme il n'aurait assuré que la fonction de propulsion, l'occupation humaine permanente de la station aurait été reportée de plusieurs vols.
