Système mobile de service

Le dispositif de service mobile ou Canadarm2 joue un rôle clé dans l'assemblage de la station spatiale mondiale et dans sa maintenance : déplacement des modules et des équipements extérieurs de la station ou assistance aux spationautes en sortie extra-véhiculaire.

Catégories :

Station spatiale internationale - National Aeronautics and Space Administration - Agence spatiale européenne - Conquête de l'espace

Recherche sur Google Images :

Source image : www.techno-science.net
Cette image est un résultat de recherche de Google Image. Elle est peut-être réduite par rapport à l'originale et/ou protégée par des droits d'auteur.

Page(s) en rapport avec ce sujet :

... L'Agence spatiale américaine lance un appel aux internautes pour qu'ils votent ou... votent ou suggèrent le nom du prochain module de la station spatiale.... et la maintenance de l'ISS par le dispositif mobile de service.... (source : tempsreel.nouvelobs)
Le nouveau robot de la Station Spatiale Mondiale demande à être nommé... le dispositif mobile de service a remercié les humains de l'avoir créé, ... (source : cidehom)

Le dispositif de service mobile (Mobile Servicing System) ou Canadarm2 joue un rôle clé dans l'assemblage de la station spatiale mondiale et dans sa maintenance : déplacement des modules et des équipements extérieurs de la station ou assistance aux spationautes en sortie extra-véhiculaire (EVA). Il se compose d'une base mobile (MBS), du manipulateur Canadarm2 (SSRMS - Space Station Remote Manipulator) et de Dextre SPDM (Special Purpose Dexterous Manipulator). Les spationautes reçoivent un entraînement spécial pour être capable d'utiliser les différentes fonctions de ces dispositifs.

Le dispositif de service mobile a été conçu et réalisé par MDA Space Missions (Jadis nommé MD Robotics et toujours avant, SPAR Ærospace), c'est une contribution de l'Agence Spatiale Canadienne à la station spatiale mondiale.

Canadarm2

Canadarm2 (à gauche) sur l'ISS

Lancé sur le vol STS-100 le 19 avril 2001, la nouvelle génération de Canadarm est une version plus grande, plus forte et plus intelligente du bras robotique de la navette spatiale. Canadarm2 mesure 17, 6 mètres de long quand il est totalement déplié. Il possède 7 articulations motorisées. Sa masse est de 1800 kgs et son diamètre est de 35 cm. Le bras peut manipuler des charges pesant jusqu'à 116 000 kgs et est utilisé pour arrimer la navette spatiale à la station. Le dispositif de manipulation à distance de la station spatiale ou SSRMS, peut changer de point d'attache avec ses deux préhenseurs localisés à ses extrémités, il peut ainsi se déplacer sur la surface extérieure de la station en allant de point d'attache en point d'attache. Son déplacement est seulement limité par le nombre de Power Data Grapple Fixtures (PDGFs). Ceux-ci, répartis sur la station lui fournissent l'alimentation et les connexions pour sa commande et la vidéo. D'autre part, le bras peut aussi aller d'un bout à l'autre de la station grâce à la base mobile (MBS), localisée sur la poutre principale, véritable colonne vertébrale de la station.

L'astronaute Leroy Chiao utilisant une station de contrôle de Canadarm2 dans le module laboratoire Destiny.

La plupart du temps, les opérateurs qui utilisent le MSS, voient ce qu'ils font grâce aux trois écrans LCD des stations de travail robotiques (Robotic Work Station (RWS) ). L'ISS compte 2 de ces stations et une seule peut contrôler le robot en même temps. Quand la station sera terminée, une de ces stations sera localisée dans le module américain Destiny et l'autre dans la coupole Cupola. Aujourd'hui, ces deux stations sont dans le module Destiny. Chaque RWS compte deux jeux de joysticks : le contrôleur manuel de rotation (RHC) et le contrôleur manuel de translation (THC), un panneau de contrôle et d'affichage (DCP) et un ordinateur portable (PCS).

Dispositif de base mobile

Une plate-forme se déplaçant sur un rail de la longueur de la station, le dispositif de base mobile ou MBS, offre une mobilité latérale au Canadarm2 le long de la poutre principale de la station. Le MBS a été ajouté à la station lors du vol STS-111 en juin 2002.

Le nom exact et complet du MBS est "MRS Base System", où MRS veut dire "Mobile Remote Servicer".

Manipulateur agile spécialisé

Article détaillé : Special Purpose Dexterous Manipulator.

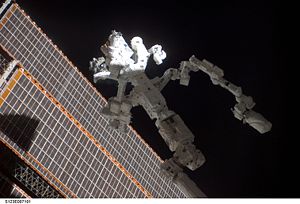

Dextre, la "main" du Canadarm2 (NASA).

Le manipulateur agile spécialisé, ou la main canadienne ("Dextre"), est un robot à deux bras (3, 3 m) capable de réaliser des tâches d'assemblage, d'arrimage et d'entretien (charge max de 600 kg) délicates (2 à 6 mm de précision), le plus souvent effectuées par des astronautes lors de sorties extravéhiculaires (EVA). Conçu par MD Robotics de Brampton, en Ontario, des tests ont été réalisés dans la chambre de simulation spatiale de l'Agence spatiale canadienne au laboratoire David Florida à Ottawa. Le transport de Dextre sur la station a été réalisé le 11 mars 2008 par la mission STS-123 de la navette Endeavour. L'arrimage de Dextre est effectif depuis le 13 mars 2008. La même mission STS-123 a amené la première partie du laboratoire japonais Kibo (4 m x 4, 4 m).
