Poutre ISS

Les différentes poutres forment l'ossature externe de la Station spatiale mondiale. Elles permettent le montage de cargo non pressurisé, des radiateurs, des panneaux solaires et d'autres équipements.



Catégories :

Station spatiale internationale - National Aeronautics and Space Administration

Recherche sur Google Images :


Source image : www.techno-science.net
Cette image est un résultat de recherche de Google Image. Elle est peut-être réduite par rapport à l'originale et/ou protégée par des droits d'auteur.

Page(s) en rapport avec ce sujet :

  • Les poutres P3-P4 sont lancées en 2006 (STS 115), après trois années de retard... L'alimentation d'ISS se fait par les panneaux solaire qui éclairés par le ... (source : capcomespace)
  • pleine puissance en électricité pour l'ISS avec ses 4 jeux de panneaux solaires... STS -119 : Installation réussie de la section de poutre S6 (21.03.09)... (source : flashespace)
  • L'amarrage à l'ISS est toujours prévu pour 21h13 demain.... Le segment de poutre S6 est désormais sorti de la soute de Discovery et supporté par le ... S6) de la poutre de la Station spatiale supportant les panneaux solaires 1B et 3B.... (source : obsat)

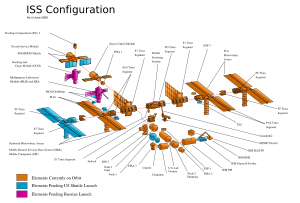

Eléments de la station en juin 2008

Les différentes poutres forment l'ossature externe de la Station spatiale mondiale. Elles permettent le montage de cargo non pressurisé, des radiateurs, des panneaux solaires et d'autres équipements.

La configuration originale de la station Freedom (Liberté) prévoyait une grande variété de designs pour les poutres, toutes envoyées sous forme détachée. Elles auraient dû être assemblées et leurs équipements installés par les astronautes lors de sorties extravéhiculaires. Après le re-design en 1991, la NASA modifia cette configuration pour la remplacer par des poutres plus courtes et préfabriquées, ne nécessitant qu'un minimum d'installation.

Poutre Z1
Poutre Z1 (en haut) et le module Unity (en bas) depuis STS-92 en octobre 2000

La première poutre, Z1 fut lancée en octobre 2000 par le vol STS-92 et fut utilisée comme point de montage temporaire pour la poutre P6 et des panneaux solaires attachée lors du vol suivant de la navette STS-97. La poutre Z1 est la première armature permanente installée sur la station, fournissant la base pour les additions futures des autres poutres. Elle contient le contrôle gyroscopique, des circuits électriques, des équipements de communications et 2 générateurs de plasma conçus pour neutraliser la charge électrique produite par la station.

Poutre S0

La Poutre S0 (en haut) depuis STS-110 (17 avril 2002)

La poutre S0, aussi nommée Center Integrated Truss Assembly (ITS) Starbord 0 (S-Zero) Truss, est longue de 13, 40 m et large de 4.60 m. Elle pèse 13 971 kg et forme l'ossature centrale de la station spatiale. Elle a été installée sur module Destiny lors de STS-110. S0 est utilisé pour transférer l'énergie entre les différents modules et conduire la chaleur des modules vers les poutres S1 et P1.

Poutres P1/S1

Poutre S1 en cours d'installation durant STS-112 (10 octobre 2002)
Poutre P1 en cours d'installation durant STS-113 (28 novembre 2002)

Les poutres P1 et S1 aussi nommées Port and Starboard Side Thermal Radiator Trusses sont attachées à la poutre S0 et supportent les chariots transportant Canadarm2 et les astronautes entre différents sites de la station. La poutre S1 est longue de 13, 70 m, large de 4, 60 m et haute de 3 m. Elle pèse à peu près 14 tonnes. La poutre P1 a la même longueur et largeur. Elle est haute de 4 m et pèse 12 tonnes. Elles font s'échapper 290 kg d'Ammoniac Anhydre à travers 3 radiateurs.

Poutres P3/P4, S3/S4

Sur la partie babord, les poutres P3 et P4 supporteront une paire de panneaux solaires, un radiateur et un dispositif de rotation permettant d'orienter les panneaux solaires. Les poutres S3 et S4 sont quasiment les mêmes sur la partie tribord.

Poutres P5/P6, S5/S6

La poutre P6 fut la seconde à être ajoutée. Elle supporte une large collection de panneaux solaires qui produisent la majeure partie de l'électricité de la station. Elle est aujourd'hui montée sur la poutre Z1 mais sera déplacée ensuite plus loin sur la poutre principale. De la même manière, la poutre P5 et les poutres S5 et S6 à tribord apporteront davantage de panneaux solaires et de radiateurs.

Séquence d'assemblage des poutres et panneaux solaires

Les composants en gras indiquent les éléments déjà en place sur la station.

Elément Vol Date de lancement Longueur
(m)
Diamètre
(m)
Masse
(kg)
Poutre Z1 3A - STS-92 11 octobre 2000 4, 90 4, 20 8 755
Poutre P6 - Panneaux solaires 4A - STS-97 30 novembre 2000 73, 20 10, 70 15 900
Poutre S0 8A - STS-110 8 avril 2002 13, 40 4, 60 13 970
Poutre S1 9A - STS-112 7 octobre 2002 13, 70 3, 90 12 598
Poutre P1 11A - STS-113 23 novembre 2002 13, 70 3, 90 12 598
Poutre P3/4 - Panneaux solaires 12A - STS-115 9 septembre 2006 73, 20 10, 70 15 900
Poutre P5 12A. 1 - STS-116 10 décembre 2006 13, 70 3, 90 12 598
Poutre S3/4 - Panneaux solaires 13A - STS-117 8 juin 2007 73, 20 10, 70 15 900
Poutre S5 13A. 1 - STS-118 14 juin 2007 13, 70 3, 90 12 598
Poutre S6 - Panneaux solaires 15A - STS-119 15 mars 2009 73, 20 10, 70 15 900
