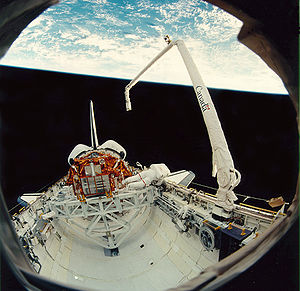

Vue sur la baie de stockage de la navette spatiale avec à droite le Canadarm déployé

Shuttle Remote Manipulator System (SRMS) ou Canadarm (qui vient du fait qu'il a été conçu au Canada) est le nom du bras robotique de la navette spatiale américaine.

Il sert principalement à manipuler des charges utiles pour les extraire de la baie de stockage et les déployer, ou inversement. Il peut aussi servir de support pour les astronautes quand ils effectuent des sorties extravéhiculaires ou bien permettre l'inspection de certaines parties de la navette qui sont inaccessibles à l'équipage. Ce dernier point est essentiel depuis l'accident de la Navette spatiale Columbia en 2003 dû à un impact sur le bouclier thermique. Ainsi, depuis la reprise des vols en juillet 2005, l'ensemble des missions prévoient une inspection du bouclier thermique.

Histoire

C'est suite au développement par la société DSMA Atcon d'un robot chargeant le combustible nucléaire au cœur des réacteurs que la NASA a été attiré par l'expertise canadienne dans la mise au point de robot. Un groupe d'industriels est constitué et une proposition est communiquée à la NASA suite à son désir de disposer d'un bras robotique à bord de la navette spatiale alors en pleine conception.

Le projet est officiellement lancé en 1974. Sous la supervision du Conseil national de recherches Canada (CNRC), un groupe d'entreprises composées de DSMA Atcon mais également de SPAR Ærospace et CÆ Electronics commence la conception du Canadarm. L'année suivante Spar Ærospace est retenu comme sous-traitant principal du CNRC.

Livré à la NASA en avril 1981, le Canadarm a été utilisé pour la première fois dès la seconde mission de la navette spatiale Columbia (STS-2) qui a décollé le 13 novembre 1981. Quatre autres bras ont ensuite été commandés par la NASA et livrés respectivement en janvier 1983, décembre 1983, mars 1985 et août 1993. L'ensemble des navettes spatiales ont utilisé à un moment ou un autre le Canadarm [1].

Depuis sa première mise en service en 1981, le Canadarm a été l'objet de plusieurs modifications, donnant la possibilité surtout d'avoir un contrôle plus précis du bras dans certaines conditions comme à basse vitesse [2].

Le Dispositif mobile de service, le bras manipulateur de la Station spatiale mondiale (ISS), est aussi conçu au Canada par les mêmes entreprises que le SRMS. Pour cette raison le bras manipulateur de l'ISS est surnommé Canadarm2 et le SRMS Canadarm1.

Description

Le Canadarm est une partie du Payload Deployment and Retrieval System (PDRS) ou en français le "dispositif de déploiement et de récupération des charges utiles" de la navette spatiale. En plus bras du robotique, le PDRS comprend la cabine de contrôle localisée à l'arrière du poste de pilotage, le circuit de télévision en circuit fermé servant à contrôler les mouvements du Canadarm et de divers système d'attaches du Canadarm et de la charge utile.

Canadarm

Le Canadarm fait 15, 32 m de long et est divisé en trois segments plus ou moins calqués sur le bras humain [3] :

Chaque segment est relié entre eux par un dispositif d'engrenage leur permettant d'effectuer d'un à trois mouvements. La partie fixée à la navette, l'épaule, dispose de deux degrés de liberté : le tangage et le lacet. L'épaule se prolonge par le segment supérieur ou un nouvel engrenage, le coude, permet au segment supérieur et inférieur d'effectuer un seul mouvement, le tangage. A l'extrémité du segment inférieur se trouve le poignet qui peut réaliser les trois mouvements envisageables, le tangage, le lacet et le roulis.

L'effecteur, la "main" du Canadarm

À l'extrémité du poignet se trouve l'effecteur, qui est la "main" du bras robotique, sert à saisir les charges à manipuler. Il se présente sous la forme d'un cylindre creux de 34, 5 cm de diamètre pour 54, 5 cm de long et essentiellement composé d'aluminium [3]. Le dispositif de fixation se compose de trois câbles qui se resserrent autour d'une poignée devant se trouver sur la charge utile, utilisant ainsi le principe du collet [4] [5]. Une fois la charge utile capturée, il est indispensable de la ternir résolument pour ne plus qu'elle bouge comparé au Canadarm. Cette rigidification de la capture est assurée par un mécanisme qui rétracte les trois câbles vers l'intérieur de l'effecteur. En plus du mécanisme de fixation, l'effecteur dispose d'un connecteur spécial (SPEE pour Special Purpose End Effector) fournissant une alimentation électrique et permettant d'envoyer jusqu'à seize commandes différentes à la charge utile si indispensable [3].

Un effecteur spécifique à une charge utile, conçu par le fabricant de cette dernière, peut aussi remplacer l'effecteur standard [6].

Le bras pèse 410 kilogrammes et le dispositif au complet 450 kilogrammes [7]. Quoiqu'il soit capable de déplacer des charges pesant 266 tonnes en microgravité, il est incapable de déplacer son propre poids quand il est sur Terre [8]. Pour réaliser les tests et les entraînements des astronautes, une salle spéciale ainsi qu'un simulateur informatique ont été développés [8]. En charge, sa vitesse de déplacement est de six centimètres par seconde tandis que libre, il va dix fois plus vite [7].

Les segments sont constitués de plusieurs couches de graphite/époxy (jusqu'à seize pour le segment supérieur) et recouverts d'un revêtement en kevlar pour protéger le Canadarm d'éventuel coup qu'il pourrait recevoir. A cela s'ajoute un revêtement isotherme qui lui donne sa couleur blanche. Ce revêtement protège aussi le Canadarm des hautes températures quand il est exposé au rayon du Soleil, qu'aux basses températures qui règnent dans l'espace quand il est à l'ombre [7] et lui permet ainsi de rester entre des températures oscillant entre -20 °C et 70 °C [9].

La navette spatiale a été conçue de façon à pouvoir recevoir deux Canadarm, qui seraient fixés de chaque côté de la baie de stockage. Mais cette configuration n'a jamais été utilisée car le côté droit est occupé par l'antenne de la bande Ku. De plus, un seul bras pourrait être utilisé à la fois, les commandes de contrôle à l'arrière du pont de vol étant conçues pour ne pouvoir contrôler qu'un seul bras à la fois [6].

Commandes

Les commandes du Canadarm avec au dessus des commandes les deux hublots donnant sur la baie de stockage et deux autres hublots tout en haut de l'image donnant sur le dessus de la navette

Les commandes de contrôle du Canadarm se trouve à l'arrière du pont de vol (en anglais aft flight deck), derrière le poste de pilotage et donnent sur la baie de stockage de la navette spatiale. Quatre hublots permettent d'observer les mouvements du bras manipulateurs, deux donnent sur la baie de stockage et deux autres sur le dessus de la navette. Les mouvements du Canadarm sont contrôlés par l'opérateur à la fois à travers ces hublots, ainsi qu'avec diverses caméras disposées sur le SRMS. A ce titre, le plus souvent deux astronautes assurent les mouvements du Canadarm, un qui manipule les commandes et un autre qui surveille les images apportées par les caméras [10].

Il existe deux modes de fonctionnement [7] :

Orbiter Boom Sensor System
Icône de détail Article détaillé : Orbiter Boom Sensor System.
Le bras manipulateur lors de la mission STS-114 le 22 juillet 2005. On peut distinguer les trois segments du Canadarm avec à son extrémité la perche d'inspection

Depuis la destruction de la Columbia le 1er février 2003 dû à un dommage de son bouclier thermique et entraînant le décès de tout l'équipage de la navette, la NASA a équipé le SRMS de l'Orbiter Boom Sensor System (OBSS) qui permet d'inspecter l'extérieur de la navette spatiale et surtout son bouclier thermique.

L'OBSS se présente sous la forme d'une perche d'inspection de quinze mètres positionnée à l'extrémité du Canadarm et surmonté de plusieurs équipements servant à détecter d'éventuels défauts du bouclier thermique [11]. En cas de dommage sur ce dernier, une procédure de réparation pourrait être effectuée, si ce n'est pas envisageable, une seconde navette décollerait pour récupérer l'équipage.

Manipulator Foot Restraint

Utilisation par Bruce McCandless lors de la mission STS-41B du Manipulator Foot Restraint

Le Manipulator Foot Restraint (MFR) est un support pour les astronautes lors de leurs sorties extravéhiculaires qui se fixe sur l'effecteur et leur offre une grande stabilité tout en étant mobile, sans qu'ils aient besoin de se préoccuper d'être attaché à la navette spatiale.

Les pieds des astronautes reposent sur une plaque d'aluminium fixés par deux attaches. Le MFR au complet, qui comprend la plaque et le dispositif d'attache à l'effecteur, pèse 46 kg [12].

La première utilisation du MFR a été réalisé lors de la mission STS-41B par Robert L. Stewart. C'est durant cette mission qu'a aussi été testé pour la première fois le Manned Maneuvering Unit (MMU), qui est un siège autopropulsé permettant aux astronautes d'être complètement libre lors de leurs sorties extravéhiculaires [13].

Coûts

Pour un investissement de 108 millions de dollars, qui a servi au développement, la conception et le test du premier Canadarm, le gouvernement canadien a permis de générer avec le Canadarm 700 millions de dollars en vente à l'exportation, auquel s'ajoute 20 millions de dollars chaque année pour la maintenance [8].
